山东久尚自动化设备有限公司PLC控制柜

       PLC控制柜是集PLC、工业平板电脑和电气控制回路于一体的自动化控制设备。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散（DSC）控制系统。PLC控制柜能适应各种大小规模的工业自动化控制场合。现已广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中。

       PLC控制柜中的PLC采用西门子PLC,平板电脑采用MCGS工业平板电脑，电气控制回路采用西门子或施耐德器件。

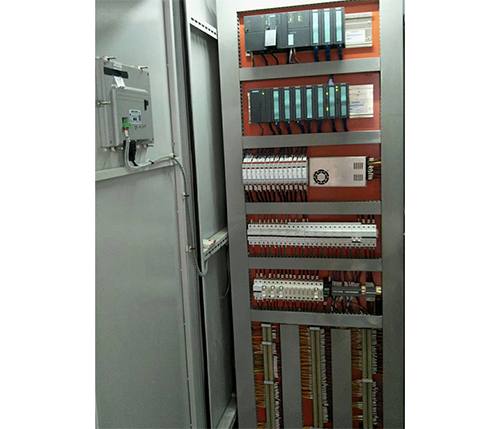

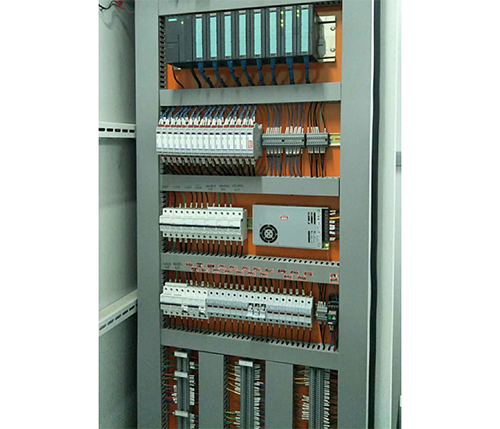

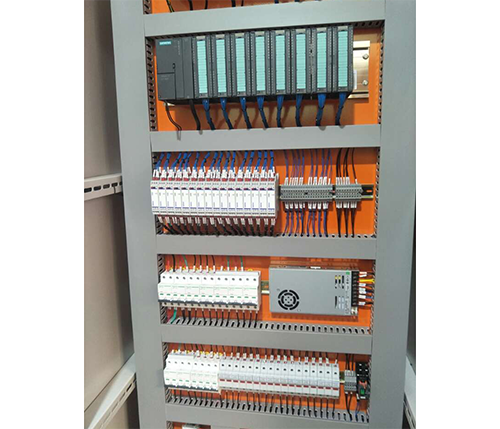

       PLC控制柜为前后开门，前门为单开门，后门为双开门。在前门板上安装了电压表、电流表、平板电脑和控制按钮及指示灯。在柜体中 央有前后两块镀锌安装板，前安装板上装有PLC、信号隔离变送器、控制中间继电器及控制信号输入输出端子。后安装板上装有电气控制回路使用的断路器、交流接触器、热继电器和电气输出端子。

       PLC控制柜采用三相五线制供电，单柜大装机容量280KW。在电源进线和设备接地之间安装了瞬电吸收器，可以有效防止雷击损毁设备。

       PLC控制柜（单柜）多可控制32个电气回路

       PLC控制柜（单柜）多可以接纳16路4-20MA模拟量输入、96路数字量输入、4路4-20MA模拟量输出、32路数字量输出。

       PLC控制柜具有“自动、停、手动”选择功能。当选择“自动”功能时，系统会根据所设置的参数和程序自动控制相应电气回路运行。当选择“停”功能时，系统强制停运相应控制回路。当选择“手动”动能时，可直接启动相应控制回路。

       PLC控制柜使用的工业平板电脑不仅具有一般工业控制计算机的功能，而且它有体积小，使用方便的优点，它采用的是Windows CE系统，系统不会受病毒感染，平板电脑主要完成对控制柜的参数设置，以动态图形方式实时监视本柜控制电气设备的运行情况，对本柜电气设备异常作出故障报警。在平板电脑

       液晶屏上实时显示本柜控制电气设备的运行动态图形，设备正常运行时，显绿色；设备停止时，现红色。设备异常报警时，黄红色交替闪耀。并且发出报警声响。

       PLC控制柜使用的工业平板电脑为用户提供强大的数据管理功能。为用户提供了日报表、数据库浏览、控制数据趋向浏览功能。用户可以方便的查阅任何时间内的系统控制数据和设备运行情况。

       PLC控制柜使用的工业平板电脑具有自动开机和关机功能，无需人员值守。

       PLC控制柜有两个RS485通讯接口和一个RJ45 TCP/IP接口，在规模较大的控制系统中，可以通过RS485接口和工业现场总线协议或通过RJ45接口和工业以太网TCP/IP协议将多台PLC控制柜联成网络集散控制系统（DCS）。

       PLC控制柜采用济钢冷轧钢板，柜体板厚度为1.5mm，前后门板厚度为2mm。柜体表面经抗氧化喷塑处理，防护等级为IP56.柜体尺寸：2000X900X700(高X宽X厚)。
