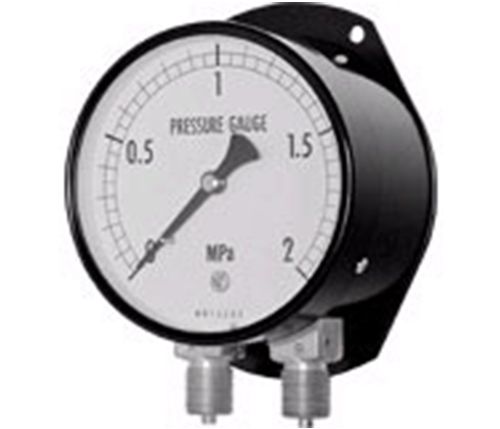

产品名称:  Y-152-B防爆感应式接点压力表
产品型号:
产品简介:
产品说明
 防爆感应式接点压力表是专用于某些有爆炸危险场所的仪表，该表具有对工艺流程中的流体介质的压力参量进行检测、自动控制、自动报警等功能。
        本仪表按《GB3836.1爆炸性环境用防爆电气设备通用要求》和《GB3836.4爆炸性环境电气设备本质型电路和电气设备“i”》两标准设计制造的，并经仪器仪表防爆站监督检验站检验。仪表与栅(推荐选用德国“p+f”公司的WE77／EX)配套使用，可构成本质防爆系统。仪表防爆标志为ExibⅡCT6。该表可适用于户内或有遮盖物的1区和2区的爆炸性工厂危险场所。
主要技术指标
准确度等级：1.5
测量范围：0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1；0~1.6；0～2.5；0～4；0～6；0～10；0～16；0~25；0～40；0～60；
-0.1~0；-0.1～0.06；-0.1～0.15；-0.1~0.3；-0.1～0.5：-0.1~0.9：-0.1～1.5；-0.1～2.4MPa
控制方式：感应式电流开关(引进德国“p+f”公司的器件)

工作电压：8V DC
工作电流：通态≥3mA、断态≤1mA
二限小的间隔范围：满量程的2.5％
工作环境温度：-10～55℃
重量：1.5kg
结构原理
        本仪表的测量系统由弹簧管、拉杆和齿轮传动机构、示值部件组成。被测介质的压力作用于弹簧管，使其自由端产生位移，由拉杆传至齿轮传动机构予以放大，并转换成指针的转动，在度盘上指示出被测压力值。

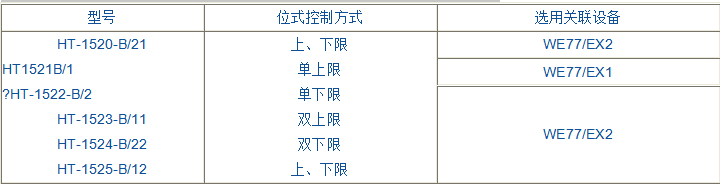

        本仪表的接点形式为感应接近开关，其关键器件——感应开关由德国的“p+f公司”制造。接点发出位式信号的工作原理以HT-1520-B/21为例加以说明：当压力为零时，上限接点输出为小于1mA的断态信号，下限接点输出为大于3mA的通态信号。当压力上升到达下限值时，下限信号针进入下限感应开关的缝隙中，使下限感应开关电气状态改变，下限接点输出立即跳变成小于1mA的断态信号。当压力继续上升，下限信号针保留，接点信号保持。当压力上升到达上限值时，上限信号针被带离上限感应开关的缝隙，使上限感应开关的电气状态改变，上限接点输出立即跳变成大于3mA的通态信号。压力继续上升，信号保持。当压力回落至上限值时，上限信号又插回上限感应开关的缝隙中，上限感应开关又回复原来状态，使上限接点输出跳变回小于lmA的断态信号。压力继续下降，信号保持。当压力下降至下限值时，下限信号针又被带离下限感应开关的逢隙，下限感应开关又回复原来的状态，使下限接点输出跳变回大于3mA的通态信号。
        本仪表与外设备用适当的电路连接后，便能发出所需的报警信号或开、停机等控制的压力的动作，将系统压力控制在所需范围内。
        本仪表为本质型仪表，当其与关联设备相联后，便能构成本安防爆系统。
